扁線電機定子生產設備繞組槽滿率是否越高越好?
作者: 編輯: 來源: 發布日期: 2024.11.16
信息摘要:
扁線電機定子生產設備繞組槽滿率指的是定子槽中繞組占據的比例。在設計電機時,定子槽滿率的高低會直接影響電機的性能,但并不意味著越高越好。一般圓…

扁線電機定子生產設備繞組槽滿率指的是定子槽中繞組占據的比例。在設計電機時,定子槽滿率的高低會直接影響電機的性能,但并不意味著越高越好。一般圓線電機的槽滿率為40%左右,而扁線電機的槽滿率可達60%以上。

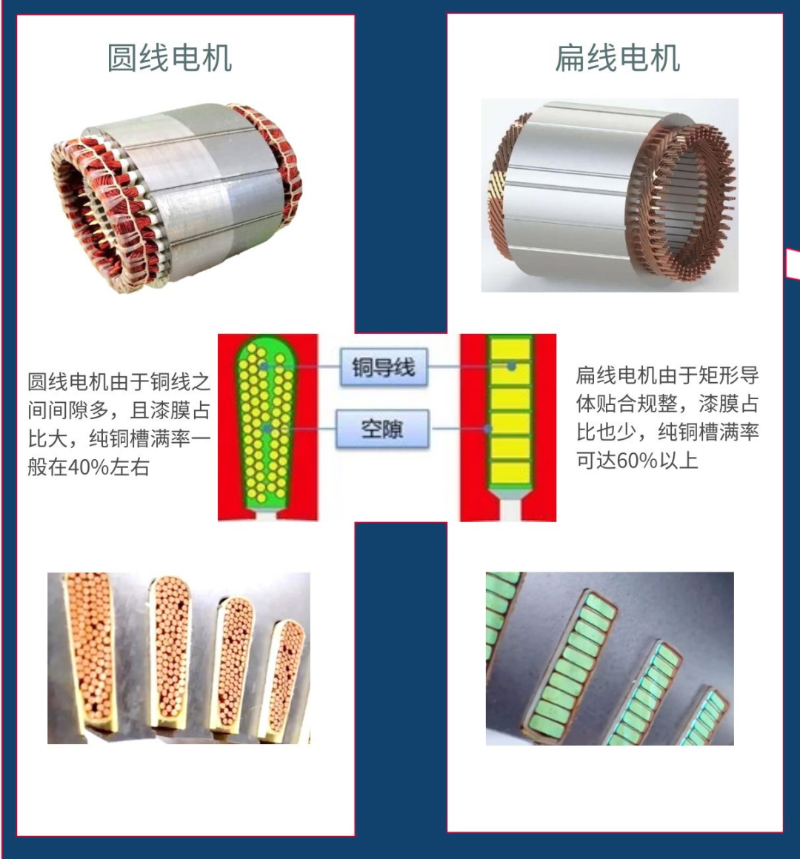

扁線定子槽滿率圖

由上圖可以看出,扁線電機因槽滿率的提升已成為新能源驅動電機的主流。高定子槽滿率可使繞組長度變短以減損降耗,還能提高功率等,且能增強定子與轉子嵌合程度,提升輸出轉矩與功率密度,從性能角度上看是具備一定優勢。然而,過高的定子槽滿率也會帶來一些問題。一方面,高密度的銅線填充可能會導致散熱路徑不暢,使繞組區域的溫度上升,導致繞組散熱困難。另一方面,高定子槽滿率還會增加電機的振動和噪音,影響電機運行的平穩性和可靠性。 因此,要實現扁線電機定子的高槽滿率并非易事,其生產制造的難度顯著增加,具體而言,主要包括以下幾個方面:

1.銅線成型精度:槽滿率越高,對銅線成型的精度和一致性要求越高。不規整的銅線會增加入槽時的摩擦阻力,導致插入不到位、銅線擠壓變形或損傷等問題。
2.對中精度要求高:高槽滿率意味著銅線與鐵芯槽的配合間隙更小。在插線時必須精確對中。任何偏差都會導致線圈難以插入,或者在插入后導致機械應力不均。
3.絕緣處理難度較高:在高槽滿率條件下,銅線與鐵芯之間的間隙有限,這增加了絕緣材料的布置難度。

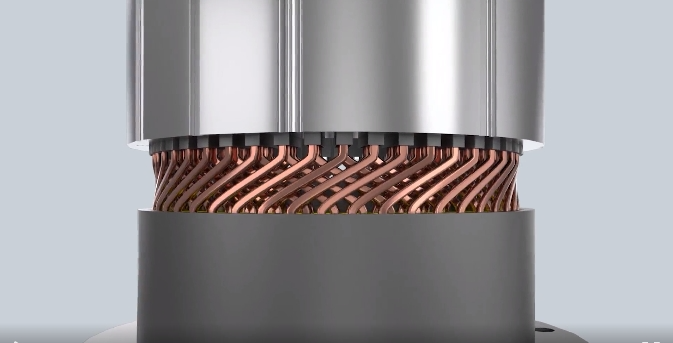

扁線定子生產設備

合利士在模具設計時,根據以上幾個方面,對銅線的成型過程采用連續送線和一體化制線成型設備,極大地提高了扁銅線的成型速度。同時采用伺服機構,能夠自由度精準配合取線,自動插入到線杯治具中,使得扁銅線成型精度的一致性與穩定。另外,在對中插線過程中,通過夾爪固定線杯,利用導向治具保護絕緣紙,并同時對插線進行導向。減少線圈在插入過程中的機械應力,降低變形和損壞風險。 在高槽滿率條件下,利用真空滴漆機構保證滴漆在真空環境的流動性并形成均勻絕緣層,其滴漆工藝的旋轉傾斜功能讓滴漆頭能在0-90度任意角度調節,滿足多角度分段滴漆需求,以此增加填充率、減少氣泡,防止短路和漏電情況出現。

電機組裝設備

綜上所述,扁線電機定子的槽滿率并非越高越好,而是需要在性能提升和制造可行性之間找到平衡點。合利士作為電機智能裝備解決方案的供應商,始終致力于技術創新與品質提升。在新能源扁線電機制造領域積累了豐富的經驗,通過合理的設計和先進的技術,能夠?yàn)榭蛻籼峁└咝?、可靠的解決方案,確保電機在高性能與制造可行性之間取得最佳平衡。
