您的位置： 首頁 > 產品頻道 > 被動元器件電感設備 > 網絡變壓器自動繞線機

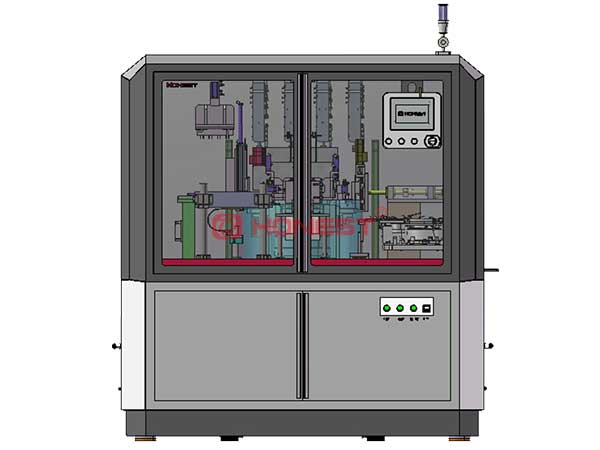

網絡變壓器自動繞線機

網絡變壓器自動繞線機應用于電子元器件行業，為網絡變壓器4532，5365，6553，3532等系列產品的生產提供解決方案。設備可為客戶量身打造，結合裝配生產工藝特點設計開發，滿足客戶對產品的設計加工需求及效率需求，工裝仿形設計，并充分運用各種高精度傳感器，以達到防呆防錯的效果。本設備主要完成磁芯骨架的上料、繞線、壓焊及下料工序。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示 Product Display

1

3軸機械手采用伺服電機+絲桿+導軌結構
2

繞線機構預留單雙線切換功能的安裝位
3

夾具不對磁芯造成夾碎，夾裂

4

繞線工位帶切刀切線功能，切線位置可調節
5

繞線處排廢線機構通過真空吸取廢線
6

繞線整齊排列，不會出現疊繞、交叉，漆包線膜完好

點擊查看相關視頻

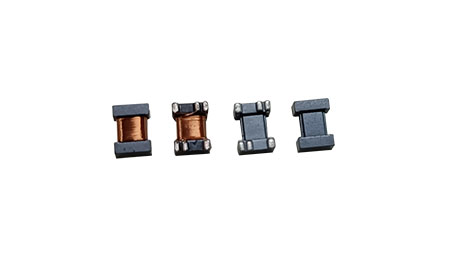

電感圖

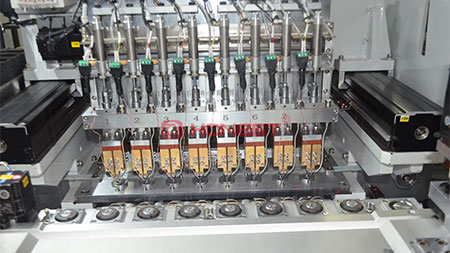

細節圖

設備參數 Product parameter

功能	參數
生產效率	50s/8pcs
適用線徑	0.04~0.12mm
主軸精度	±0.02mm
繞線方向	順時針、逆時針方向均可繞線（由電極面看）
繞線方式	單雙線可切換
換款時間	≤10min
良品率	≥97％
稼動率	≥95％
電壓	380V三相電壓，頻率50HZ
氣壓	0.4-0.6Mpa
功率	13KW
重量	約2500kg（含線架）
控制方式	PLC+HMI
外觀尺寸	2194(L)1447(W)2195(H)mm
應用領域	電子元器件（網絡變壓器）

熱品推薦 / Hot product

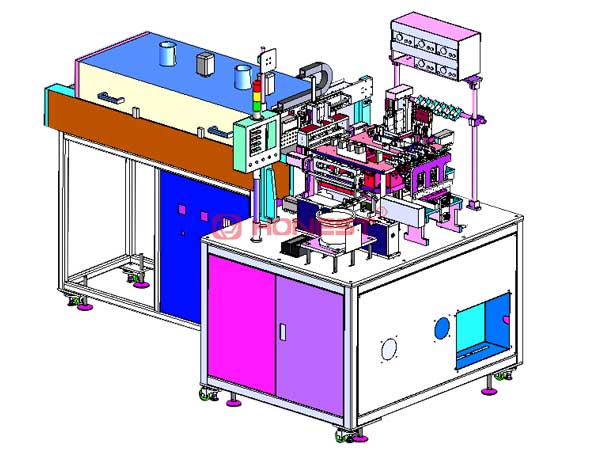

: NR電感點膠機

NR電感點膠機適用于NR小尺寸產品點膠，每小時產量可達3600pcs。關鍵零件均采用精密設備自主加工，標準件均采用國際品牌，關鍵零部件壽命管理。工藝流程：繞線品振動盤上料、產品校正，、四面點膠、產品下料、烘箱烘烤等。

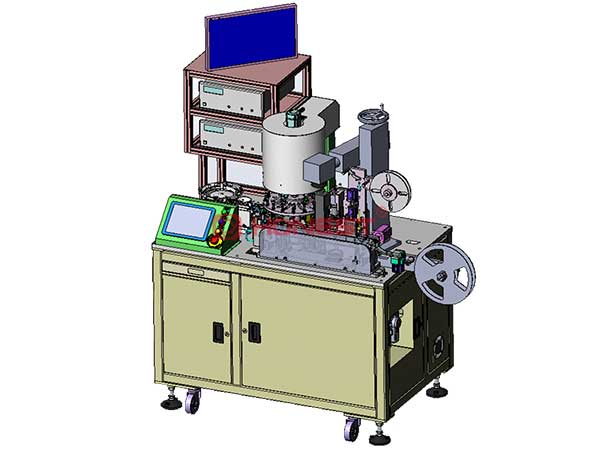

: 電感SMD測試包裝機

電感SMD測試包裝機，生產效率達15000pcs/h?？膳鋫渥詣訐Q膠盤方式，一次放入多個膠盤，機器自動換盤不停機，整機全自動運行，只需人工加料。

: 共模電感四軸繞線機

四軸共模電感自動化繞線設備主要工序有：上料，繞線，焊接、下料等工序。設備可多軸同時繞線，效率達到1300-1500pcs/h。

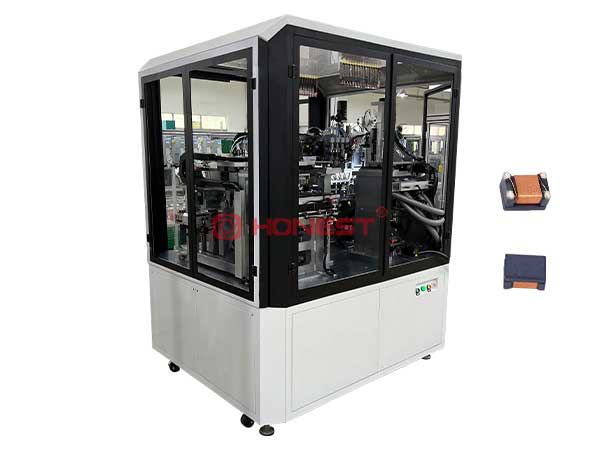

: 共模電感繞線設備

共模電感繞線設備工序有：自動上料，繞線，點焊，下料。其可完成2P、4P、6P、8P等各規格焊盤磁芯，實現繞線點焊一體，適合5819、5817、4532、3225、3216等尺寸貼片式電感，單，雙線，可自由切換，根據客戶要求可隨意切換。
