信息摘要：
合利士作為電機智能裝備的解決方案商，從自主研發定制繞線機起步，憑借在無刷定子繞線機技術領域的深厚經驗積累，通過非標定制化設計，達成產品與應用…
若定子參數出現偏差，可能會導致繞線機設備選擇不當，無法滿足生產需求。例如：定子內外徑測量不準確，可能會選擇不合適的繞線模具，導致線圈繞制松散，影響電機性能。其次，錯誤的參數還可能影響繞線過程中的關鍵參數設置，如線徑、匝數、繞線速度和張力等。這不僅會降低生產效率，還可能導致定子的質量問題，甚至損壞繞線機設備。
在面對不同的定子參數，繞線機設備的精準選擇要點如下：
一、定子槽口方向與繞線機選擇

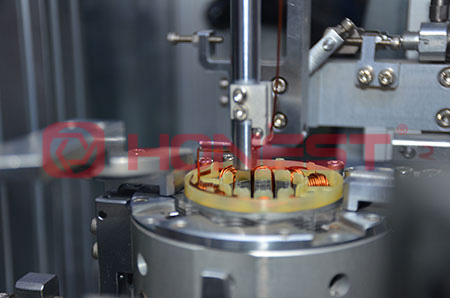

1.槽口向內：通常適用內繞機，如專業的精密內繞繞線機，采用先進的控制系統，能夠高效地完成定子線圈繞制的工作。
2.槽口向外：適合使用飛叉外繞機，這種設備適用于槽口朝外的定子產品或轉子產品。
二、定子尺寸&繞線機工位數
1.定子內外徑大小：定子內外徑的尺寸直接關乎繞線機工位數的選擇。外徑越大，所需的繞線空間就越大，工位數相對較少。對此，可選擇不同工位數（如兩工位、四工位、六工位）的繞線機。外徑較小的定子可以選擇工位數較多的繞線機，工位數越多，繞線的速度也越快，但也需要考慮設備成本和空間布局。
2.定子高度：對于部分高度較高的定子，需考慮到定子高度對擺針方式和過線方式的影響，以適應繞線工藝的要求。
三、繞線線徑大小與繞線速度
1.線徑大?。簺Q定了繞線速度的快慢，也包括繞線配置的要求。當線徑較細時，繞線速度可適當提高，因細線容易繞制，所需張力較小，但需注意張力的控制，避免線斷裂。相反，線徑較粗時，繞線速度應降低，需要更大的張力，以防止線材松散，確保線圈繞制的緊密性和穩定性。
2.線徑太細或太粗：對于線徑太細或太粗的情況，需要采用精密繞線機。精密繞線機具有更高的精度和穩定性，能夠更好地適應細線與粗線的繞制要求。
四、單線繞與多線并繞的配置要求
1.單線繞制：只需將一根線材按照設備預定的路徑繞制在定子上即可。這種繞線方式相對簡單，對繞線機的配置要求較低。
2.多線并繞：將多根線材同時繞制在定子上，以提高電機的性能和功率密度。且需要配備精確的張力控制、同步繞線功能和復雜的排線系統，以確保多根線材能夠均勻地繞制在定子上，并且不會出現交叉和混亂的情況。
五、過線方式和出線方式
1.不同繞線的出線方式：繞線機的出線方式可分為頂部出線、底部出線、側面出線等。不同的出線方式適用于不同的定子結構和繞線工藝要求。
2.過線方式：含直接過線、導輪過線、張力過線等。在選擇繞線機時，需考慮過線方式對線材的損傷程度、繞線效率和質量的影響，選擇合適的過線方式和繞線機設備。
總之，在電機制造過程中，依據定子參數合理配置電機繞線機設備乃是關鍵環節。只有全面洞悉定子的參數要求，精心挑選合適的繞線機設備，并進行準確的調整與規范的操作，方可確保電機定子的質量與性能，提升生產效率，降低生產成本。合利士作為電機智能裝備的解決方案商，從自主研發定制繞線機起步，憑借在無刷定子繞線機技術領域的深厚經驗積累，通過非標定制化設計，達成產品與應用的完美融合，從而為電機制造企業創造更為可觀的經濟效益。
